彫刻用銘板材料 ― ALUMI PLATE(アルミプレート)

定尺板、長尺板、小サイズプレートのN-TYPE、P-TYPEを規格品化しました。
またアルマイト加工済みですのでキズがつきにくく、加工が容易となっております。
材質:JIS-H4000 A1100P-H14
保護仕様:片面マスキング
ALUMI PLATE(アルミプレート)

ALUMI PLATE 定尺板

型番 t(厚) 寸法 包装枚数
AL-064060 0.6 400×600 6枚 白アルマイト
AL-084060 0.8 400×600 6枚 白アルマイト
AL-104060 1.0 400×600 6枚 白アルマイト
AL-154060 1.5 400×600 6枚 白アルマイト
AL-204060 2.0 400×600 6枚 白アルマイト
AL-104060B 1.0 400×600 6枚 黒アルマイト
単位 : mm

ALUMI PLATE 長尺板

型番 t(厚) 寸法 包装枚数
AL-086012 0.8 600×1200 6枚 白アルマイト
AL-106012 1.0 600×1200 6枚 白アルマイト
AL-156012 1.5 600×1200 6枚 白アルマイト
AL-206012 2.0 600×1200 6枚 白アルマイト
単位 : mm

ALUMI PLATE N-TYPE 小サイズプレート材料

型番 a b R t(厚) 穴ピッチ 包装枚数
ALN-104 10 40 4-R1 0.8 - - 100
ALN-104-1 10 40 4-R1 1 - - 100
ALN-104H 10 40 4-R1 0.8 2-φ3 34 100
ALN-154 15 40 4-R1 0.8 - - 100
ALN-154-1 15 40 4-R1 1 - - 100
ALN-154H 15 40 4-R1 0.8 2-φ3 34 100
ALN-155 15 50 4-R1 0.8 - - 100
ALN-155-1 15 50 4-R1 1 - - 100
ALN-155H 15 50 4-R1 0.8 2-φ3 44 100
ALN-185H 18 50 4-R1 0.8 2-φ3 44 100
ALN-204 20 40 4-R2 0.8 - - 100
ALN-204-1 20 40 4-R2 1 - - 100
ALN-204H 20 40 4-R2 0.8 2-φ3 34 100
ALN-205H 20 50 4-R2 0.8 2-φ3 44 100
ALN-255H 25 50 4-R2 0.8 2-φ3 44 100
単位 : mm

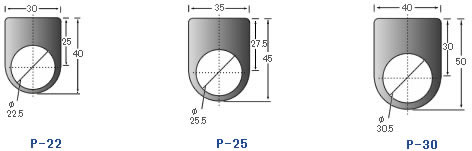

ALUMI PLATE P-TYPE 押釦スイッチ用

使用頻度の高い4種類を規格品化しました。

白アルマイト加工品 P-22、P-25、P-30、
黒アルマイト加工品 P-30の4品番です。
型番 a b c d t(厚) 包装枚数
ALP-22 30 40 φ22.5 25.0 1.0 100枚 白アルマイト
ALP-25 35 45 φ25.5 27.5 1.0 100枚 白アルマイト
ALP-30 40 50 φ30.5 30.0 1.0 100枚 白アルマイト
ALP-30B 40 50 φ30.5 30.0 1.0 100枚 黒アルマイト
単位 : mm
※R2付です。

ALUMI PLATE 特注加工品について

アルミプレート特注加工品は、シャーリングによる切断加工と工作機械のマシニングセンターを使用し、切削加工で製作しております。小ロット、短納期で承っておりますので、御気軽にお問い合わせください。
  • P-TYPE

  • PW-TYPE

  • AO-TYPE 丸形

  • AO-TYPE 小判型

  • S-TYPE スナップスイッチ用

  • L-TYPE

  • T-TYPE

パネル加工 その他 アルミ加工品
四角穴、長穴加工などが必要なパネル加工品も承っております。

※必要なサイズ、穴径、R等をご指定してください。
※白アルマイト・黒アルマイト(t1.0のみ)のどちらかをお選びください。
加工サイズ ~300mm×600mm (オプション加工が無い場合は ~600mm×1200mm)
厚み t0.6 ・ t0.8 ・ t1.0 ・ t1.5 ・ t2.0 ※黒アルマイト品はt1.0のみ
単位 : mm
